Сегодня ведётся много споров по поводу, что такое утеплённая шведская плита (УШП) — утопия или новое слово в строительстве. Те, кто возводит малоэтажные здания, уже не раз за последнее время сталкивался с вопросом целесообразности использования этой технологии. Что это такое, каковы отличия и преимущества, попробуем разобраться.
Что такое УПШ
Утеплённая шведская плита — это инновационная технология, которая представляет собой использование монолитной бетонной конструкции, в которую уже вмонтированы все основные системы коммуникаций, в том числе тёплый пол. Фундамент с использованием таких плит может быть заложен для возведения одно и двухэтажных коттеджей, которые возводятся из СИП-панелей, бревна, бруса, блоков из бетонов, имеющих ячеистую структуру. Это не значит, что технология не может быть использована для более тяжёлых и монументальных строений. Просто в таких случаях требуется более тщательный расчёт и выбор марки бетона.
УПШ — это технология, которая особенно актуальна при возведении построек на скалистых грунтах, там, где почва пучинистая или уровень грунтовых вод слишком высок. Рассматривать такую плиту стоит при постройке домов без подвалов и цокольных этажей.
Что же такое УПШ и как выглядит фундамент, заложенный с помощью этой технологии:
- Основание, которое тщательно уплотнено;
- Геотекстиль — это слой гидроизоляции;
- Дренаж — стандартно прокладывается в слое гравия или щебня под отмосткой;
- Подушка из песка — слой не из пучинистого грунта;
- Канализация — трубы, проложенные в слой песка;
- Пенополистирол (XSP, ЭППС ,100 мм) — утеплитель;
- Гидроизоляционный слой;
- Утеплитель;
- Арматурная сетка;
- Монолитная бетонная плита;
- «Тёплый пол» — система уложена в бетонной плите;
- Финишное покрытие.
Такой фундамент обеспечивает комфорт и удобство жильцам, а также упрощает прокладку коммуникаций в дом при его возведении. Но выполнение работ по закладке такой системы требует определённых знаний и умений. Поэтому далеко не каждая компания может справиться с поставленной задачей.
Преимущества использования УШП
Главное преимущество этой технологии в упрощении и сокращении сроков закладки фундамента и проведения основных коммуникаций. Основные преимущества можно представить в виде списка:
- Не нужно рыть котлован — это упрощает работы нулевого цикла;
- Снижение затрат — закладка коммуникационных систем прямо в бетонную плиту значительно сокращает затраты;
- Упрощение строительного процесса при условии профессионализма работников и проектантов;
- Более дешёвая эксплуатация здания — за счёт тёплого пола снижаются расходы на отопление;
- Защита строения от влаги — технология почти полностью исключает накопление влаги и капиллярный грунтовой подсос, что гарантирует долговечность строения;
- Осадка более равномерная — особенно на пучинистых грунтах в морозное время года;
Как и любая другая технология, УШП имеет свои недостатки. Но если профессионализм специалиста, который занимается разработкой и контролирует процесс закладки такого фундамента находится на должном уровне, его эффективность не может вызывать сомнений.
Ещё один важный момент — правильный выбор материала. Особенное внимание нужно уделять утеплителю. Он должен обладать минимальным показателем гигроскопичности. То есть впитывать влагу по минимуму, а выдерживать вес по максимуму. Поэтому ни минеральная вата, ни пенопласт не подходят для этих целей. Первая слишком сильно впитывает влагу, второй не выдерживает высокую весовую нагрузку.
Технологи укладки УШП
На первом этапе необходимо снять грунт с растительностью на полметра вглубь. По периметру желательно с каждой стороны отступить 2-3 метра. Потом следует уложить трубы. Во избежание непредвиденных ситуаций и будущих проблем специалисты стараются проложить ещё 2 трубы под коммуникации, что может значительно облегчить работу в будущем.
На проложенные трубы укладывается гидроизоляция — слой геотекстиля. Сразу после обеспечения изоляции необходимо создать систему дренажа под отмосткой. После чего засыпается слой гравия или щебня.
Следующий этап очень важный. Поэтапно засыпают крупнозернистый песок. Его слой должен быть не больше 15-20 см. Далее опять укладывают геотекстиль и щебень, слоем до 15 см. После чего всю созданную систему тщательно трамбуют.
На следующем этапе нужно установить опалубку и плиты утеплителя по всем краям плиты, то есть по её периметру. Далее укладываются плиты теплоизолятора. Важный момент, что в месте возведения наружных стен его толщина должна быть в два раза тоньше, чем в основной части дома. Плиты укладываются в два слоя.

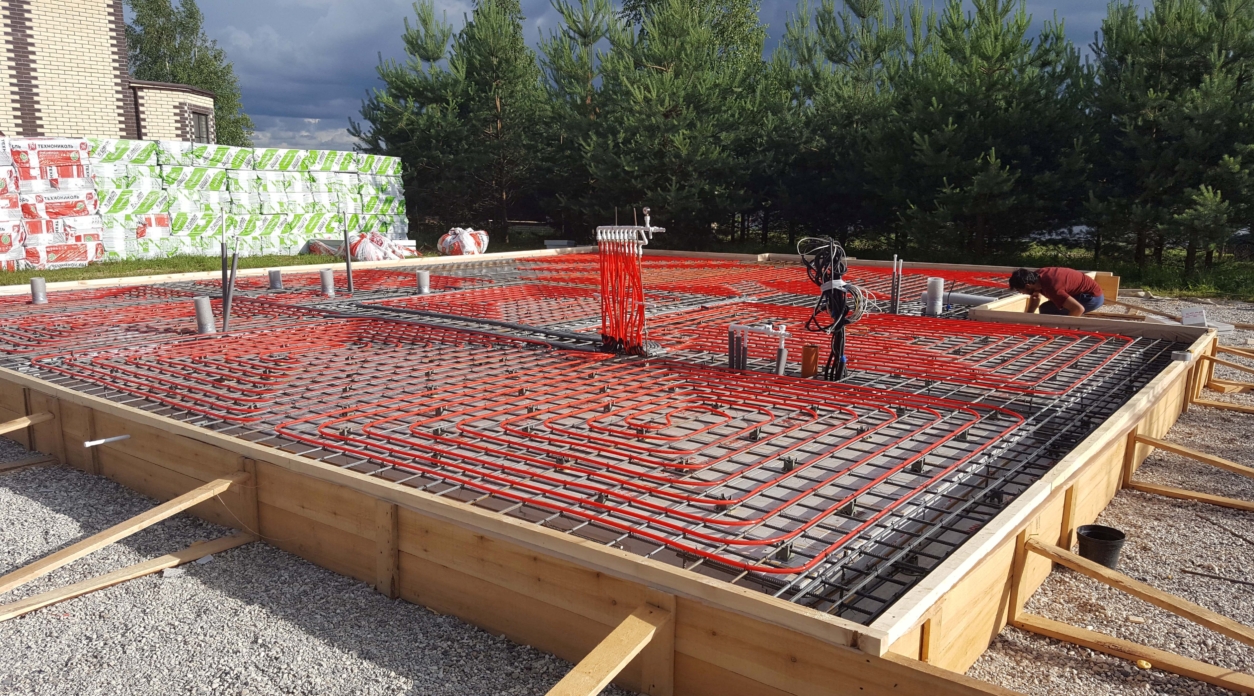

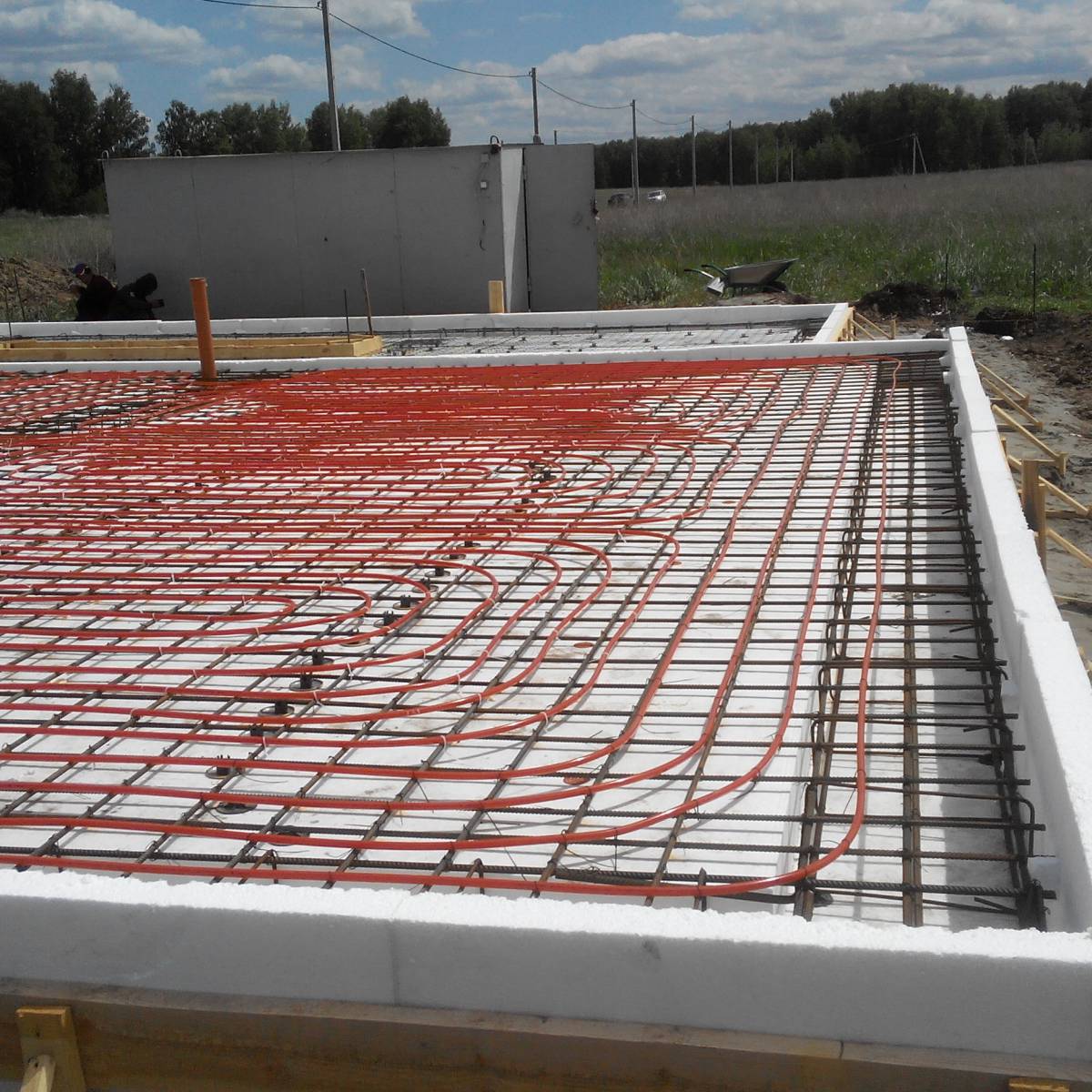

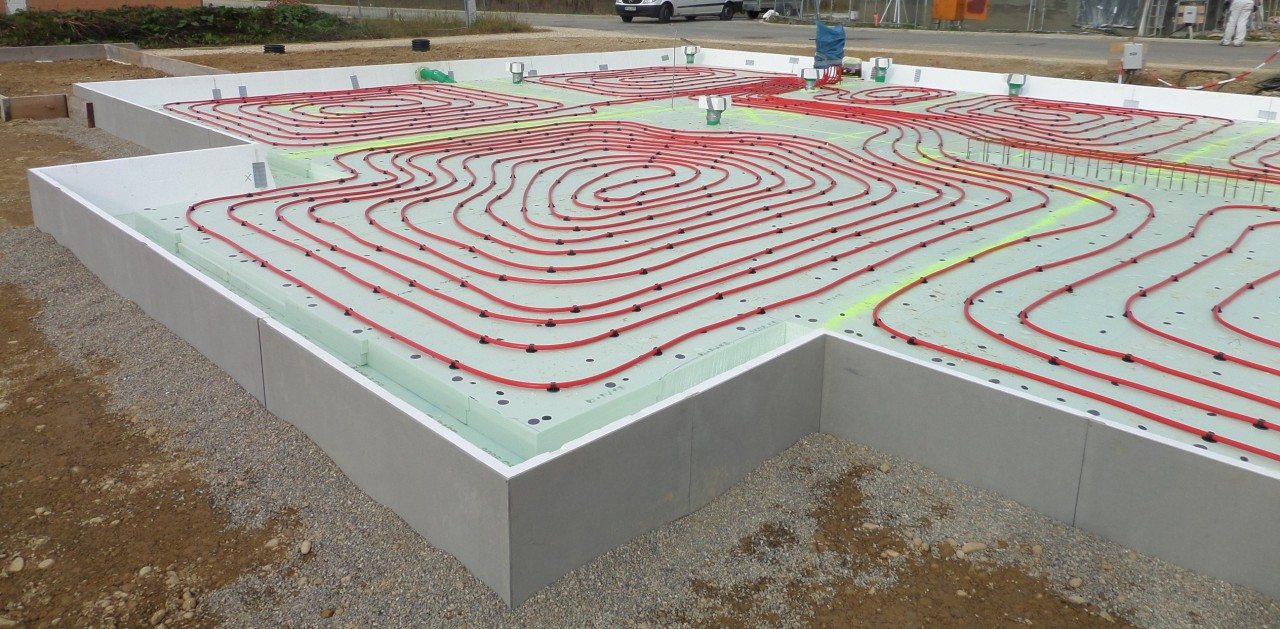

Следующий процесс — прокладка труб тёплого пола. Он осуществляется согласно проекту, который заранее согласуется. После установки системы её можно подключать к коллектору. Обязательно перед установкой закачать в них воздух. В противном случае они под весом всей системы могут деформироваться и в дальнейшем не выполнять свою функцию. Далее необходимо укрепить систему каркасом или арматурной сеткой. Для этого используются бебешки из дерева или пластиковые стаканы.
Затем производится бетонирование. Важно провести процесс в один заход. Уплотнить весь можно погружным вибратором. Очень важно вывести окончательный уровень при помощи специальных инструментов и технологий. Минимум через неделю бетонную плиту можно отшлифовать для выравнивая поверхности.
Стоимость УШП может быть разной. Она зависит от области, ландшафта, грунтов. Но главное — это материалы, которые используются при работе. Чем сложнее климатические условия, грунты и другие воздействия, тем более дорогие материалы нужны для закладки такого фундамента.
Технология была не один раз опробована в частном строительстве в разных странах и ландшафтных зонах. Её показатель эффективности достаточно высок, поэтому чтобы удешевить процесс, сделать дом более экономным и комфортным стоит рассмотреть такой фундамент, как альтернативу стандартным вариантам.
